在电子制造领域，PCB电路板的镍金镀层处理直接影响产品的可焊性、耐磨性与互连可靠性，化学镍金（ENIG）和电镀镍金两大工艺的镀层检测与分析，也因此成为行业质量把控的关键环节。但纳米级金镀层的观察、镀层与基体的边界区分、元素精准分析等难题，却一直困扰着不少研发与质检人员，普通观测手段早已难以满足精细化分析需求。

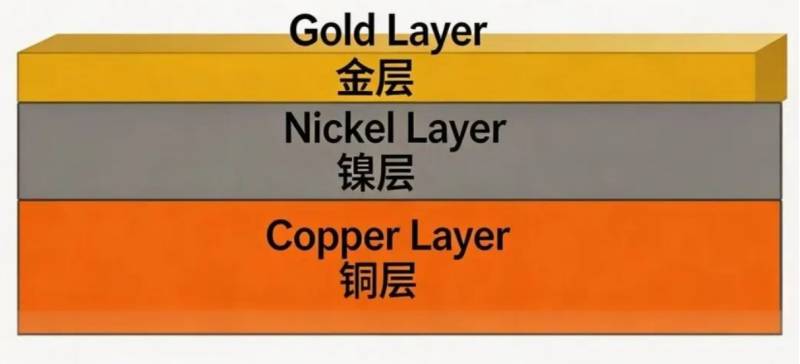

工艺差异：化学镍金vs电镀镍金

化学镍金是通过自催化反应的方式沉积上去的镍底层，置换反应沉积底金层，化学反应产生的沉积层一般结晶颗粒大而呈不定形的非晶态。而电化学反应沉积的镀层结晶细腻而规则。由于化学镍金与电镀镍金的生成工艺的差别，导致了二者在表面形貌、结构、可焊性方面以及可靠性风险和成本方面的不同。化学镀镍金组合镀层常常用来作为抗蚀刻的金属镀层，由于其结晶粗大不定形，焊接时的润湿力强，能适应热压焊与钎焊的要求。电镀镍/金由于具有结晶细腻的表面结构形貌，且镍的组成单一，通常不会出现黑镍与富磷层的问题，唯独只有镍能作为含氨类蚀刻剂的抗蚀镀层，而不需热压焊又要求镀层光亮的PCB，通常采用电镀镍金镀层。

行业痛点：镍金镀层分析难点

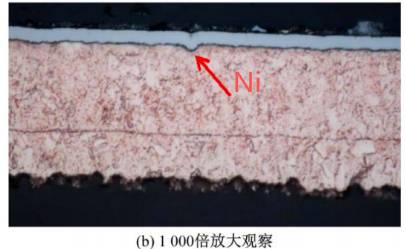

光学显微镜下的镍镀层

PCB镍金镀层的分析难点，首先体现在镀层本身的特性上。镍镀层厚度多在2.5-5微米，可通过金相切片结合光学显微镜观察，而金镀层仅0.05-0.5微米的纳米级厚度，光学显微镜根本无法捕捉；且金相切片的常规磨抛处理，不仅易让金镀层延展导致厚度测量误差，还难以清晰区分镍镀层与基体铜的边界，更无法还原基体铜的真实状态。

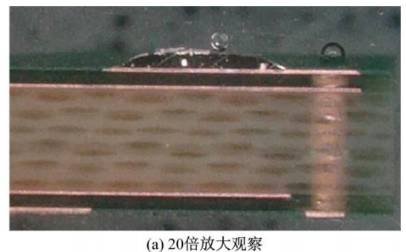

金相切片未处理

金相切片未处理

金相切片研磨后

金相切片离子抛光后

同时，化学镍金与电镀镍金因生成工艺不同，镀层结构差异显著——化学镍金镀层结晶颗粒大、呈非晶态，电镀镍金镀层结晶细腻规则，二者的表面形貌、结构有差异，需要同时实现高分辨率成像与精准的实时元素定量，传统检测设备操作繁琐、分析效率低，难以兼顾这两大需求。

Axia ChemiSEM一站式解决方案

针对PCB镍金镀层分析的诸多痛点，Axia ChemiSEM钨灯丝扫描电镜给出了一站式解决方案，这款分辨率达3nm的设备，还是全球首款SEM-EDS智能化实时成像/元素分析系统，凭借独特的技术优势，成为PCB镍金镀层观察分析的理想选择。

在制样与成像层面，搭配氩离子抛光的精细制样方式，Axia ChemiSEM能在离子束微小切割力下，最大程度保留金镀层的真实厚度信息，清晰呈现纳米级金镀层的形貌，同时精准区分镍镀层与基体铜的边界，还原基体铜的真实状态，解决了常规磨抛处理的观测误差问题，实现镀层与基体的全方位细节观测。

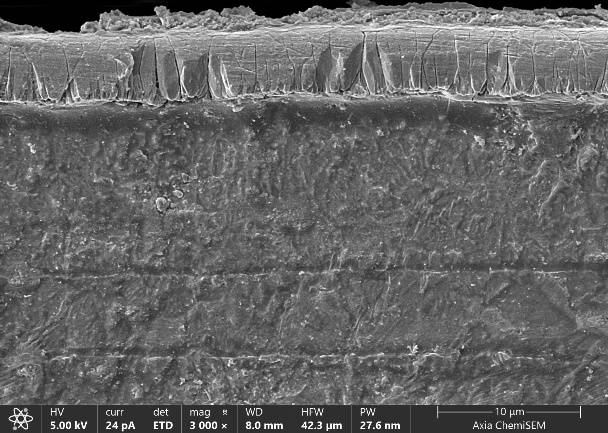

化学镀镍金层

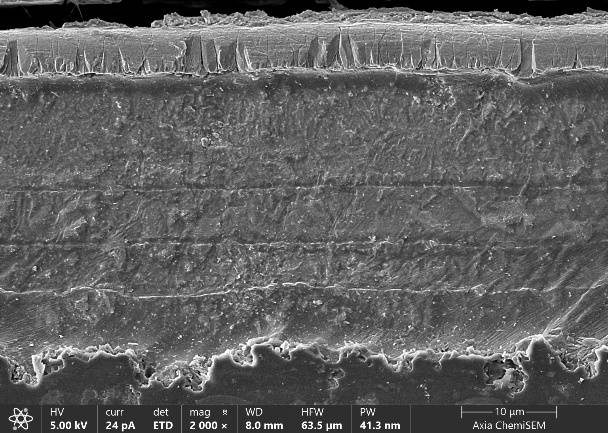

电镀镍金层

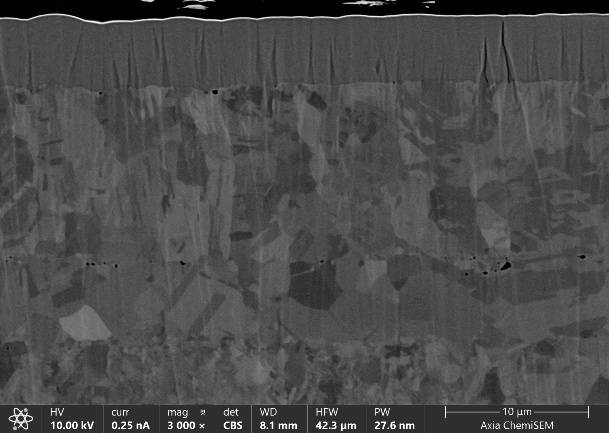

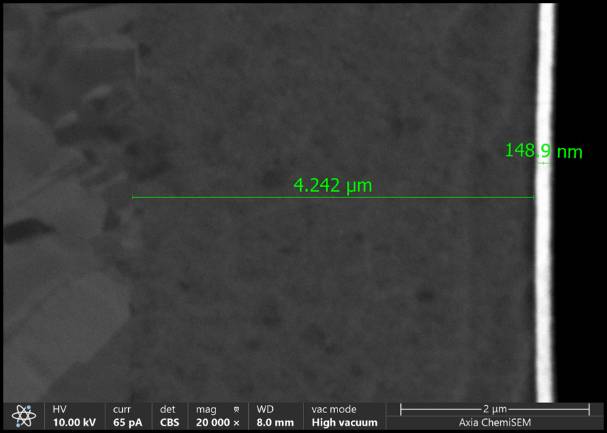

镀镍金层离子抛光后

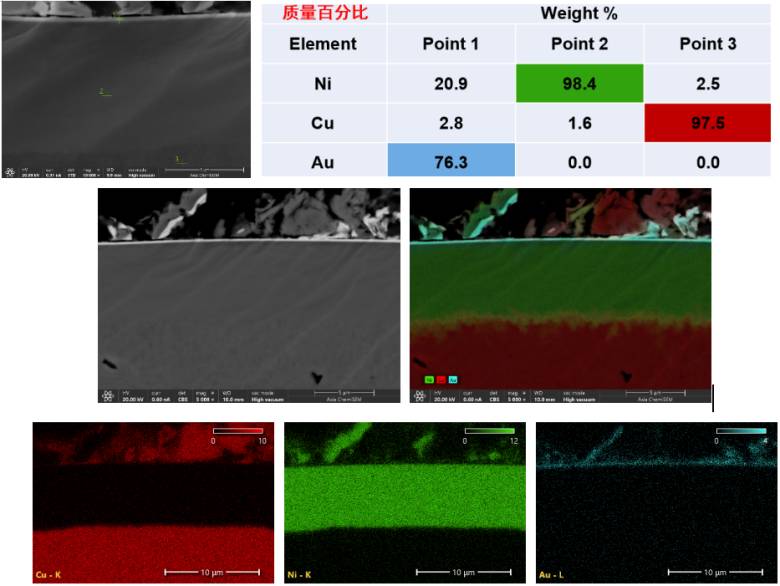

在元素分析层面，Axia ChemiSEM的实时能谱功能为业内首创，创造性将EDS元素分布图像与SEM图像完美结合，在SEM高分辨率成像的同时，可同步呈现彩色的EDS元素分布图，实现元素的实时定量分析，无需繁琐操作，就能快速掌握镍、金、铜等元素的分布与占比，精准区分不同工艺的镍金镀层结构差异。

更值得一提的是，Axia ChemiSEM采用单一操作界面，分析流程简单高效，从导航分析位置、调节参数条件，到获取元素定量及分布图、保存分析图像，全流程最快仅需135秒，大幅提升了PCB镍金镀层的分析效率，解决了传统能谱分析效率不高的行业痛点。

从纳米级金镀层的精准测量，到镀层与基体的边界区分，再到元素的实时定量与分布分析，Axia ChemiSEM以高分辨率、智能化、高效率的核心优势，完美适配PCB镍金镀层的全维度分析需求，为电子制造行业的PCB质量把控提供了专业、可靠的技术支撑，成为PCB镀层检测分析的硬核利器！
